上海鑠金高頻焊機加熱機淬火退火熔煉鍛造熱處理熱配合超高頻加熱機超音頻加熱電源手持式加熱機各個接口標示

過流：此燈亮在以下情況可能發生：

  （1） 干擾信號

  （2） 內部溫度過高

  （3） 設備故障

  （4） 工件與感應圈接觸引起感應圈短路

  （5） 感應圈內有兩圈接觸

  （6） 網壓太低或電網帶負載能力差

6、加熱在“自動”或“手動”工作狀態下，此燈亮表示加熱或保溫過程正在進行。

7、保溫僅在“自動”工作狀況下，此燈亮表示保溫加熱過程正在進行。

8、缺相:此燈亮表示三相電源缺相。（此功能為25KW、30KW、35KW、45KW有）

9、啟動按鈕：按一下此按鈕，設備開始加熱。

10、停止按鈕：按一下此按鈕，設備停止加熱。

11、手動/自動選擇開關：

（1）、當開關置“手動”時，時間控制不起作用，時間表示加熱時間無保溫時間。

（2）、當開關置“自動”時，加熱、保溫受控于機內的時間控制器。

12、加熱功率調節按鈕：手動和自動狀態時，調節輸出振蕩電流大小，從而調節加熱速度。

13、保溫功率調節按鈕：僅在自動狀態下有效，用于調節保溫時輸出振蕩電流大小。

14、時間顯示：在手動狀態下，顯示加熱時間，在自動狀態下，依次顯示加熱、保溫時間。

15、輸出電流顯示：顯示加熱、保溫時輸出振蕩電流大小，電流大則加熱快。

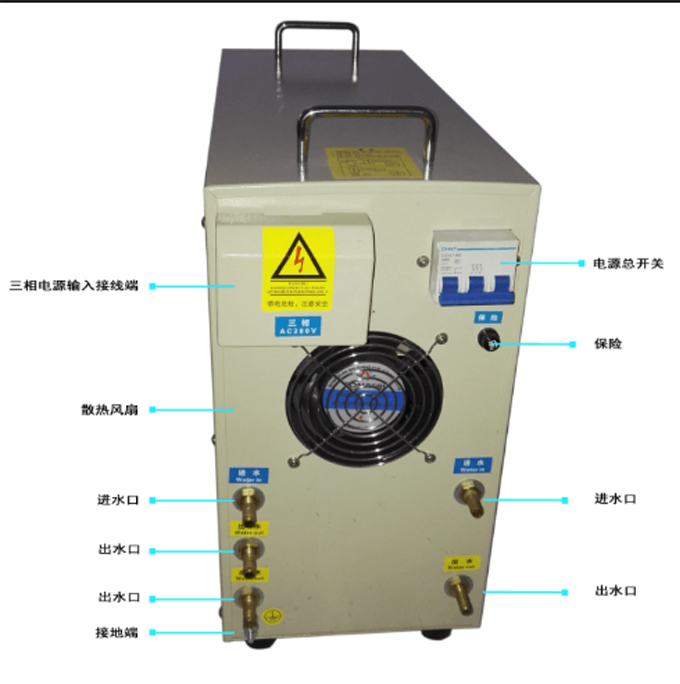

四、后板功能圖：      （1）主機后板功能圖                  （2）分體式附機后板功能圖
