高頻加熱機原理圖

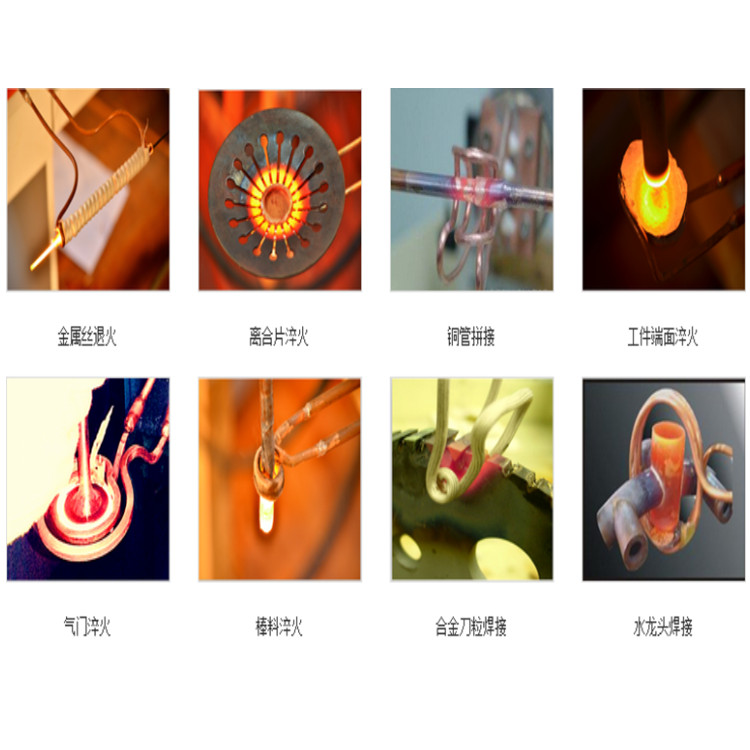

高頻機，高頻焊機，高頻加熱機，高頻淬火機，高頻退火機，超高頻感應加熱機，超音頻感應加熱機就是利用電磁感應原理產生高頻感應渦流熱效應，從而對工件進行加熱的裝置，它本質上是一種具有功率控制功能的頻率轉化器。加熱電源將50Hz的工頻電源轉換成10kHz或者更高頻率的高頻電源，高頻電流通過線圈產生交變的磁場，當磁場內磁力線通過待加熱金屬工件時，交變的磁力線穿透金屬工件形成回路，故在其橫截面內產生渦流，使待加熱工件局部迅速發熱，進而達到工業加熱的目的。

感應加熱示意圖

   高頻機，高頻焊機，高頻加熱機，高頻淬火機，高頻退火機，超高頻感應加熱機，超音頻感應加熱機感應加熱技術起始于1831年，發明人法拉第。直道19世紀后半葉，感應加熱技術才開始用于實際生產---導體加熱。應用領域是金屬熔化。隨著金屬熔化應用領域的發展，1927年對鋼件表面淬火開始出現。主要是曲軸和氣缸筒的加熱處理。固態高頻電源于1967年開始應用?，F(xiàn)在已經從低頻裝置發展成高頻裝置，并且效率不斷提升。

感應加熱中的效應



    由于趨膚效應使得在工件中的感應電流分布不均，從而引起工件中每一部分的發熱量不均，靠近表面得大量電能轉換為熱能，而內部電流小，發熱也很小，內部的溫度上升主要是靠外表面能量以傳導的方式進去的，因此若感應加熱的功率很大，加熱時間很短，傳導方式根本來不及傳導到工件內部，焊接等工藝中有嚴格的表面加熱要求，加熱時間很短，有時候工件表面的溫度很高了，已經燒紅了，甚至融化了，而內部仍然是低溫。
